近日，湖南中煙零陵卷煙廠“一種濾嘴棒托盤整理裝置”因有效解決了嘴棒托盤在卸盤后有殘留嘴棒粘附在托盤上造成濾嘴混牌問題，獲國家知識產權局實用新型專利授權。

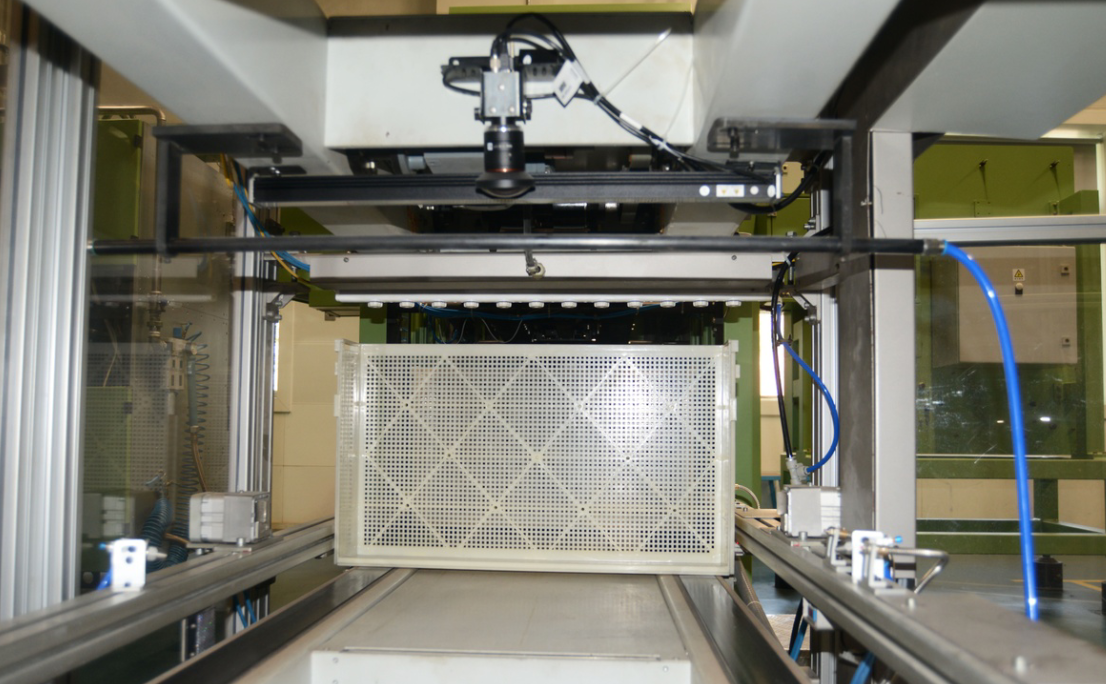

安裝在卸盤機上的濾嘴棒托盤整理裝置

此前工廠濾嘴棒高架庫批量的濾嘴棒托盤在智能運輸車的托舉下，往返于生產機臺的裝盤機和發射機的卸盤機之間。濾嘴棒托盤在運動的過程中會與皮帶產生摩擦，從而產生靜電，較強的靜電會吸附濾嘴棒在托盤的兩側難以下落，在卸完嘴棒的托盤中還能殘留一些濾棒。沒被完全卸空的托盤被智能運輸車運送到嘴棒存儲立體庫的空盤存放區域，在此區域的托盤可能暫時不被應用，但當需要應用的時候它們可能被運送到另一個品牌的生產機臺的裝盤機上，這樣就造成了濾嘴混牌的問題。

基于此，零陵卷煙廠研制出一種濾嘴棒托盤整理裝置。該裝置將靜電消除器安裝在卸盤機的空盤出口上方，靜電消除器的電極針上配有壓縮空氣，能將電極針產生的正負離子吹到托盤上，從而將托盤上的靜電中和掉。在嘴棒存儲高架庫的空盤傳送設備的左、右和上方三個方向安裝吹風氣嘴，在空盤輸送帶的一側安裝3個托盤檢測光電傳感器。皮帶輸送空托盤運行，當光電傳感器檢測到托盤時，PLC輸出信號給電磁閥，電磁閥控制氣嘴動作，將空托盤內殘留的嘴棒吹出托盤。此裝置有效解決因?yàn)V嘴棒殘留托盤中造成的混牌問題，在提升生產效率的同時也提升了產品質量。
